貴金属ブラシ、スリーブベアリングのブラシモーターです。

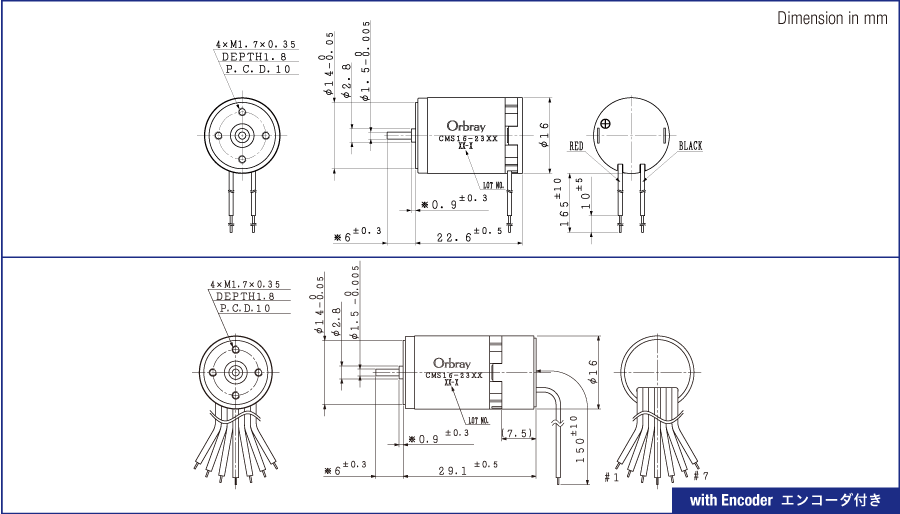

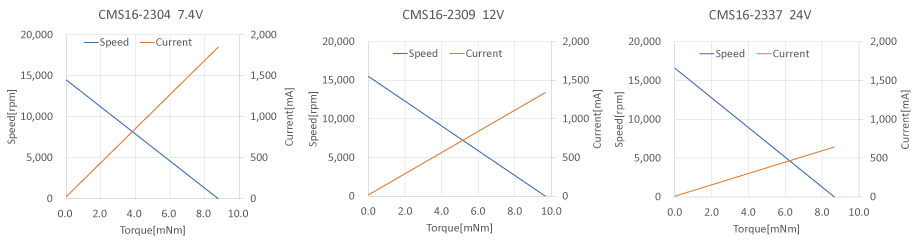

仕様
| CMS16-2304 | CMS16-2309 | CMS16-2337 | |
|---|---|---|---|
| 定格電圧[V] | 7.4 | 12 | 24 |
| 無負荷回転数[rpm] | 14,500 | 15,500 | 16,600 |
| 無負荷電流[mA] | 24 | 16 | 8 |
| 起動トルク[mNm] | 8.78 | 9.67 | 8.66 |
| 起動電流[mA] | 1,849 | 1,340 | 643 |
| 最大出力[W] | 3.3 | 3.9 | 3.8 |
| 最大効率[%] | 79 | 80 | 79 |
| 端子間抵抗[Ω] | 4.00 | 8.96 | 37.34 |
| 定格トルク[mNm] | 0.89 | 0.94 | 0.89 |
| 定格回転数[rpm] | 13,000 | 14,000 | 14,900 |
| 定格電流[mA] | 209 | 145 | 73 |
| 無負荷損失トルク[mNm] | 0.11 | 0.11 | 0.11 |
| 逆起電圧定数[mV/rpm] | 0.503 | 0.765 | 1.430 |
| トルク定数[mNm/A] | 4.81 | 7.31 | 13.65 |
| 回転数/トルク勾配[rpm/mNm] | 1,653 | 1,602 | 1,913 |
| 機械的時定数[ms] | 9.31 | 9.29 | 9.51 |
| ロータ慣性モーメント[gcm2] | 0.54 | 0.55 | 0.47 |
| 最大許容トルク[mNm] | 2.93 | 3.22 | 2.89 |
| インダクタンス[mH] @1kHz | TBD | 0.083 | TBD |
| 熱抵抗 Rth1（コイル - ハウジング間）[K/W] | TBD | TBD | TBD |
| 熱抵抗 Rth2（ハウジング - 外気間）[K/W] | TBD | TBD | TBD |
| 出力軸遊び（径方向）[mm] | 0.05 | ||
| 出力軸遊び（軸方向）[mm] | 0.03~0.2 | ||
| 出力軸最大荷重（径方向）[N] | 1.2(5mm ※1) | ||
| 出力軸最大荷重（軸方向）[N] | 0.2 | ||
| 出力軸最大静荷重（軸方向）[N] | 9.8 | ||
| 動作温度範囲[℃] | -20~+60 | ||
| 最大コイル温度[℃] | 80 | ||
| 重量[g] | 22.4 | ||
※1 フランジから( )mmで計測
配列
| CMS16-2304 ／ CMS16-2309 ／ CMS16-2337 | ||
|---|---|---|
| #1 or Red Lead Wire | Motor Vin (+) | |
| #2 | Encoder Vcc | |
| #3 | Encoder Ch.A | |
| #4 | Encoder Ch.B | |
| #5 | (Encoder Ch.Z) | |
| #6 | Encoder GND | |
| #7 or Black Lead Wire | Motor GND (-) | |
