ダイアフラムポンプDiaphragm Pumps

自社製モーターを搭載した小型ダイアフラムポンプの開発・製造をしています。

Orbrayの高効率モーターをベースに小型、軽量で耐食性に優れたダイアフラム方式の送液ポンプと送気ポンプを提供します。低騒音でメンテナンスフリー、Orbrayパテントの逆止弁構造により、安定した自給性と流量特性を実現しています。

ダイアフラムポンプ

特徴

  1. 軽量・コンパクト
  2. 長寿命・高耐薬品性
  3. メンテナンスフリー
  4. オイルフリー
  5. 低騒音
  6. 逆止弁構造
  7. 呼び水不要

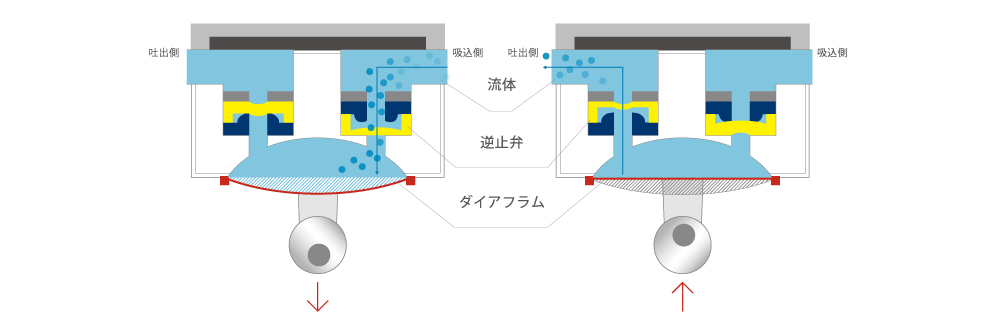

原理と機構

  • モーターの回転運動を偏心クランクを用いてダイアフラムを直動運動に変換させる。
  • ダイアフラムの上下運動に伴いポンプ室の圧力変化を発生させる。
  • ポンプ室の圧力変化に伴い、チェックバルブが開閉し流れを発生させる。
ダイアフラム 構造

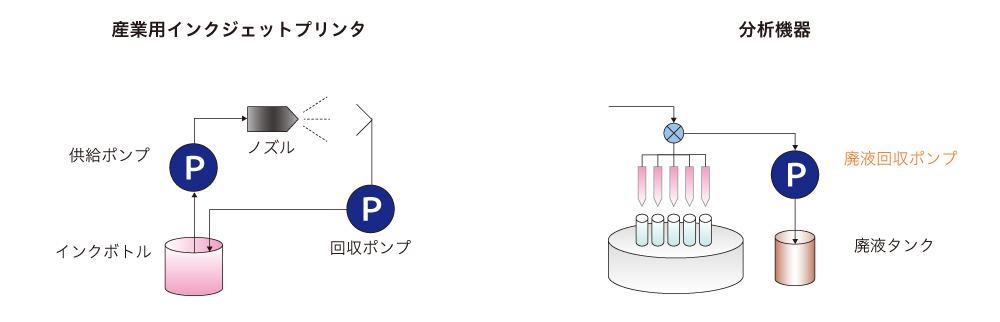

応用アプリケーション

産業用インクジェットプリンタ

ダイアフラムポンプ 製品概要一覧

液体ポンプ※1

ベース機種型式 モータータイプ 定格
電圧
[V]
流量
[ml/min]
吐出
負荷範囲
[kPa]
吸引
負荷範囲
[kPa]
使用流体接触材質 ドライバー オプション
5136 ブラシレス
(自社製品)
24 250 0~+100 -40~0 PPS、FKM
(FFKM、PTFE ※3
内蔵 1
7038 ブラシレス
(自社製品)
24 600 0~+100 -50~0 PFA、FKM
(FFKM、PTFE ※3
内蔵 1、2、3
7038T ブラシレス
(自社製品)
24 1,000 0~+100 -50~0 PFA、FKM、PTFE
(FFKM ※3
内蔵 1、2、3
7039-01 ステッピング 24 32 0~+100 -50~0 PFA、FKM
(FFKM、PTFE ※3
外付け ※2 1
7140 ブラシ付コアード 24 500 0~+80 -50~0 PPS、EPDM
(FFKM、PTFE)
- -

液体ポンプ オプション ※3

No. 仕様
1 高耐薬品性仕様 ゴム材質
FFKM
ダイアフラム
PTFE 貼付け
2 PWM 制御 - -
2 オプション - -

※1 接液ゴム材質:FKM、FFKM( オプション)

※2 ドライバーは付属していません。

※3 オプション適用時は、型式名が変更となります。

エアーポンプ

ベース機種型式 モータータイプ 定格
電圧
[V]
流量
[ml/min]
吐出
負荷範囲
[kPa]
吸引
負荷範囲
[kPa]
使用流体接触材質 ドライバー オプション
8018Gt ブラシレス
(自社製品)
24 2 0~+170 -75~0 POM、FKM
SUS、Ni
内蔵 1

エアーポンプ オプション※1

No. 仕様
1 PWM 制御

※1 オプション適用時は、型式名が変更となります。

資料内の数値は、弊社標準測定系によるものです。
