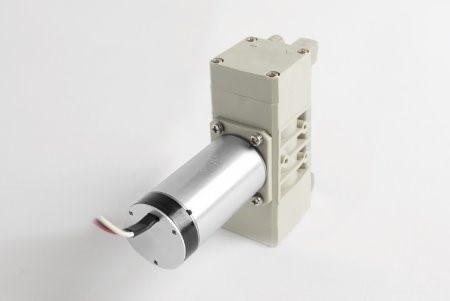

8018Gt series

仕様

	8018Gt	8018Gt-PWM
モータータイプ	三相ブラシレス
定格電圧[V]	24
流量[L/min]	2.0
吐出負荷範囲[kPa]	0～+170
吸引負荷範囲[kPa]	-75～0
接ガス材料	8018Gt	8018Gt-PWM
バルブ	FKM
ダイアフラム	FKM
その他	POM, FKM, SUS, Ni, ウレタン
使用条件	8018Gt	8018Gt-PWM
使用温度環境[℃]	+5～+50
流体温度[℃]	+5～+50

配列

リード線		8018Gt	8018Gt-PWM
赤	Vcc	8～26V
黒	GND	GND
青	PWM	-	Base frequency： 50kHz max　Recommended value： 20kHz Low level： 0～1[V]　Hi level： 2～5[V]
白	FG	3pulse/rev (Vp-p=5V)

オプション

	8018Gt	8018Gt-PWM
PWM 制御仕様	-	〇

(1)本資料上に記載した数値は環境温度25℃、内径4mm(外径6mm)、長さ10cmのウレタンチューブ及び自社標準測定系にて測定されたものです。
(2)オプション内容により若干仕様が変わる可能性があります。
