仕様
| |
7038T |
7048T |
7038T-PWM |
7048T-PWM |
| モータータイプ |
三相ブラシレス |
| 定格電圧[V] |
24 |
| 流量[ml/min] |
1,000 |
| 吐出負荷範囲[kPa] |
0～+100 |
| 吸引負荷範囲[kPa] |
-50～0 |
| 接液材料 |
7038T |
7048T |
7038T-PWM |
7048T-PWM |
| バルブ |
FKM |
FFKM |
FKM |
FFKM |
| ダイアフラム |
PTFE |
PTFE |
PTFE |
PTFE |
| その他 |
PFA |
| 使用条件 |
7038T |
7048T |
7038T-PWM |
7048T-PWM |
| 使用温度環境[℃] |
+5～+50 |
| 流体温度[℃] |
+5～+50 |
配列
| リード線 |
7038T |
7048T |
7038T-PWM |
7048T-PWM |
| 赤 |
Vcc |
8～26V |
| 黒 |
GND |
GND |
| 青 |
PWM |
- |
Base frequency： 50kHz max Recommended value： 20kHz
Low level： 0～1[V] Hi level： 2～5[V] |
| 白 |
FG |
3pulse/rev (Vp-p=5V) |
オプション
| |
7038T |
7048T |
7038T-PWM |
7048T-PWM |
| 高耐薬仕様 |
- |
〇 |
- |
〇 |
| PWM 制御仕様 |
- |
- |
〇 |
〇 |
(1)本資料上に記載した数値は20℃の精製水、内径4mm（外径6mm）、長さ160cmのトアロンチューブ及び自社標準測定系にて測定されたものです。
(2)オプション内容により若干仕様が変わる可能性があります。

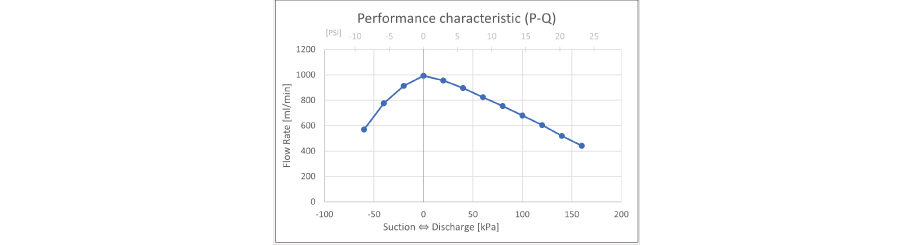

特性図
