高負荷での耐久性に優れ、
高トルク伝達が可能な遊星ギヤヘッドSPG10と
ブラシモーターCMS10-13XXの組合せです。
SPG10 CMS10-13XX遊星ギヤ組合せ一般仕様
| ギヤ比 | 3.6 | 4.7 | 13 | 22 | 61 | 105 | 288 | 494 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 減速比(絶対値) | 3.60:1 | 4.70:1 | 12.96:1 | 22.56:1 | 61.10:1 | 104.77:1 | 288.03:1 | 493.93:1 | |
| 2 | 段数 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | |
| 3 | 効率 | 85 | 85 | 72 | 72 | 61 | 61 | 52 | 52 | % |
| 4 | 回転方向 | = | = | = | = | = | = | = | = | |

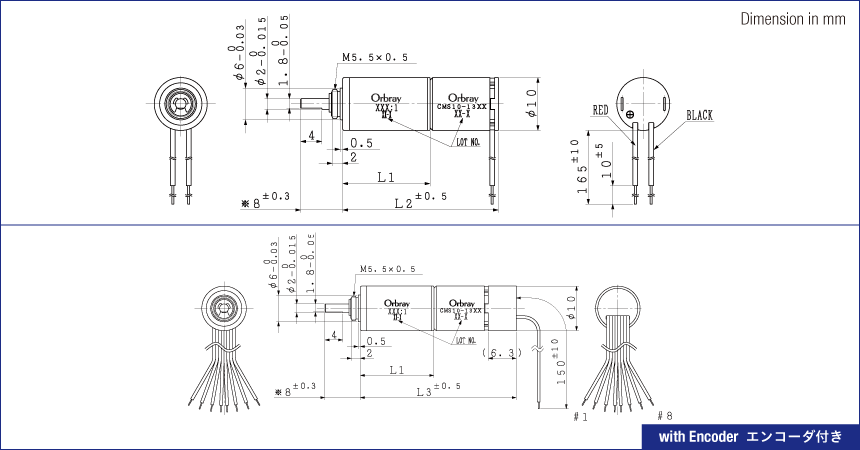

| 5 | 全長 （モーター＋ギヤ＝L2） |
23.4 | 23.4 | 26.4 | 29.4 | 29.4 | 29.4 | 32.5 | 32.5 | mm |
| 全長 （モーター＋ギヤ＋エンコーダ） |
29 | 29 | 32 | 32 | 35 | 35 | 38.1 | 38.1 | mm | |
| 全長 （モーター＋エンコーダ） |
18.5 | mm | ||||||||
| 6 | 最大許容 連続トルク | 50 | mNm | |||||||
| 7 | 最大許容 断続トルク | 100 | mNm | |||||||
CMS10-1306組合せ仕様
定格電圧: 3.7V
| ギヤ比 | 3.6 | 4.7 | 13 | 22 | 61 | 105 | 288 | 494 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 無負荷回転数 | 4850 | 3910 | 1330 | 774 | 297 | 159 | 61 | 35 | rpm | |
| 9 | 無負荷電流 | 115 | 91 | 123 | 123 | 97 | 136 | 115 | 121 | mA | |
| 10 | 起動トルク | 2.3 | 3.2 | 7.1 | 12 | 30 | 47 | 115 | 195 | mNm | |
| 11 | 起動電流 | 587 | 587 | 587 | 587 | 587 | 587 | 587 | 587 | mA | |
CMS10-1321組合せ仕様
定格電圧: 7.4V
| ギヤ比 | 3.6 | 4.7 | 13 | 22 | 61 | 105 | 288 | 494 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 無負荷回転数 | 5560 | 4490 | 1520 | 886 | 341 | 182 | 69 | 40 | rpm | |
| 9 | 無負荷電流 | 73 | 58 | 78 | 78 | 62 | 87 | 73 | 76 | mA | |
| 10 | 起動トルク | 2.4 | 3.3 | 7.2 | 12 | 30 | 48 | 117 | 199 | mNm | |
| 11 | 起動電流 | 352 | 352 | 352 | 352 | 352 | 352 | 352 | 352 | mA | |
CMS10-1346組合せ仕様
定格電圧: 12V
| ギヤ比 | 3.6 | 4.7 | 13 | 22 | 61 | 105 | 288 | 494 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | 無負荷回転数 | 6400 | 5180 | 1750 | 1020 | 394 | 208 | 80 | 46 | rpm | |
| 9 | 無負荷電流 | 58 | 46 | 62 | 62 | 49 | 69 | 58 | 60 | mA | |
| 10 | 起動トルク | 2.4 | 3.4 | 7.4 | 13 | 31 | 49 | 120 | 204 | mNm | |
| 11 | 起動電流 | 264 | 264 | 264 | 264 | 264 | 264 | 264 | 264 | mA | |
ご注文の際の型式名
CMS10-1306 MOTOR + SPG10(3.6:1) の場合 → CMS10-1306P3.6
CMS10-1321 MOTOR + SPG10(105:1)の場合 → CMS10-1321S105
