BMN07-1207/BMN07-1218

DCブラシレスモーター BMSシリーズ

センサレス、スリーブベアリングのブラシレスモーターです。

仕様

  BMN07-1207 BMN07-1218
定格電圧[V] 3 5
無負荷回転数[rpm] 21,300 22,300
無負荷電流[mA] 120 78
起動トルク[mNm] 0.30 0.30
起動電流[mA] 433 276
最大出力[W] 0.2 0.2
最大効率[%] 22 22
端子間抵抗[Ω] 6.93 18.14
定格トルク[mNm] 0.04 0.04
定格回転数[rpm] 18,257 19,114
定格電流[mA] 165 106
無負荷損失トルク[mNm] 0.12 0.12
逆起電圧定数[mV/rpm] 0.102 0.161
トルク定数[mNm/A] 0.97 1.54
回転数/トルク勾配[rpm/mNm] 70,205 73,297
機械的時定数[ms] 7.34 7.66
ロータ慣性モーメント[gcm2] 0.01 0.01
最大許容トルク[mNm] 0.10 0.10
インダクタンス[mH] @1kHz 0.044 0.101
熱抵抗 Rth1(コイル-ハウジング間)[K/W] TBD TBD
熱抵抗 Rth2(ハウジング-外気間)[K/W] TBD TBD
出力軸遊び(径方向)[mm] 0.05
出力軸遊び(軸方向)[mm] 0.02~0.2
出力軸最大荷重(径方向)[N] 0.27(2.7mm ※1)
出力軸最大荷重(軸方向)[N] 0.1
出力軸最大静荷重(軸方向)[N] 4.9
動作温度範囲[℃] -20~+80
最大コイル温度[℃] 90
重量[g] 3.8

※1 フランジから( )mmで計測

配列

BMN07-1207 / BMN07-1218
#1 U モーター巻線 U
#2 V モーター巻線 V
#3 COM -
#4 W モーター巻線 W

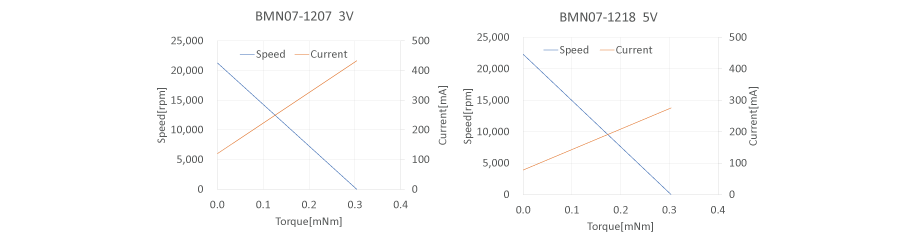

特性図

特性図 BMN07-12
