静音で伝達効率の高いスパーギヤヘッドSSG12と
ブラシモーターCMS12-15XXの組み合わせです。
仕様
ギヤ比 | 16 | 25 | 47 | 74 | 94 | 175 | 222※ | 282 |
---|---|---|---|---|---|---|---|---|
減速比(絶対値) | 15.79:1 | 24.70:1 | 47.36:1 | 74.10:1 | 93.86:1 | 175.50:1 | 222.30:1 | 281.58:1 |
段数 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 |
効率[%] | 73 | 73 | 66 | 66 | 66 | 59 | 59 | 59 |
回転方向 | ≠ | ≠ | = | = | = | ≠ | ≠ | ≠ |

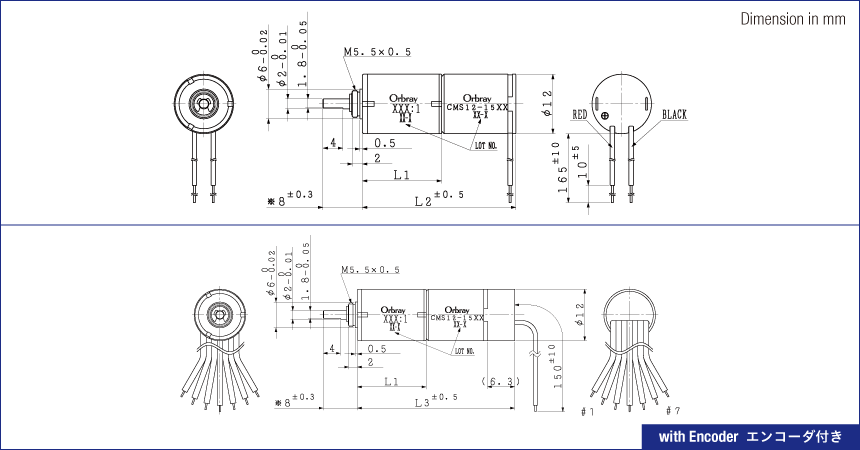

全長[mm] (モーター+ギヤ=L2) |
29 | 29 | 31 | 31 | 31 | 33 | 33 | 33 |
全長[mm] (モーター+ギヤ+エンコーダ=L3) |
34.6 | 34.6 | 36.6 | 36.6 | 36.6 | 38.6 | 38.6 | 38.6 |
モーター+ギヤ 重量[g] | 17.2 | 17.2 | 18.1 | 18.1 | 18.1 | 19.1 | 19.1 | 19.1 |
最大許容 連続トルク[mNm] | 12 | 15 | ||||||
最大許容 断続トルク | 30 |
CMS12-1506S
定格電圧: 7.4V
ギヤ比 | 16 | 25 | 47 | 74 | 94 | 175 | 222※ | 282 |
---|---|---|---|---|---|---|---|---|
定格トルク[mNm] | 5 | 8 | 14 | 15 | 15 | 15 | 15 | 15 |
定格回転数[rpm] | 1,370 | 885 | 459 | 307 | 248 | 137 | 109 | 87 |
無負荷回転数[rpm] | 1,580 | 1,020 | 527 | 338 | 267 | 143 | 113 | 89 |
無負荷電流[mA] | 38 | 30 | 35 | 33 | 30 | 31 | 30 | 30 |
起動トルク[mNm] | 39 | 61 | 105 | 164 | 209 | 351 | 445 | 564 |
起動電流[mA] | 1,261 | 1,261 | 1,261 | 1,261 | 1,261 | 1,261 | 1,261 | 1,261 |
CMS12-1514S
定格電圧: 12V
ギヤ比 | 16 | 25 | 47 | 74 | 94 | 175 | 222※ | 282 |
---|---|---|---|---|---|---|---|---|
定格トルク[mNm] | 6 | 9 | 15 | 15 | 15 | 15 | 15 | 15 |
定格回転数[rpm] | 1,450 | 935 | 490 | 333 | 270 | 149 | 119 | 95 |
無負荷回転数[rpm] | 1,720 | 1,110 | 560 | 369 | 292 | 156 | 123 | 97 |
無負荷電流[mA] | 37 | 31 | 35 | 33 | 31 | 32 | 31 | 31 |
起動トルク[mNm] | 37 | 58 | 100 | 157 | 199 | 335 | 424 | 538 |
起動電流[mA] | 833 | 833 | 833 | 833 | 833 | 833 | 833 | 833 |
※:非標準ギヤ
ご注文の際の型式名
CMS12-1506 + SSG12-16(15.79:1) → CMS12-1506S16
