静音で伝達効率の高いスパーギヤヘッドSSG12と
ブラシレスモーターBMS12-15XXの組み合わせです。
仕様
| ギヤ比 | 16 | 25 | 47 | 74 | 94 | 175 | 222※ | 282 |
|---|---|---|---|---|---|---|---|---|
| 減速比(絶対値) | 15.79:1 | 24.70:1 | 47.36:1 | 74.10:1 | 93.86:1 | 175.50:1 | 222.30:1 | 281.58:1 |
| 段数 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 |
| 効率[%] | 73 | 73 | 66 | 66 | 66 | 59 | 59 | 59 |
| 回転方向 | ≠ | ≠ | = | = | = | ≠ | ≠ | ≠ |

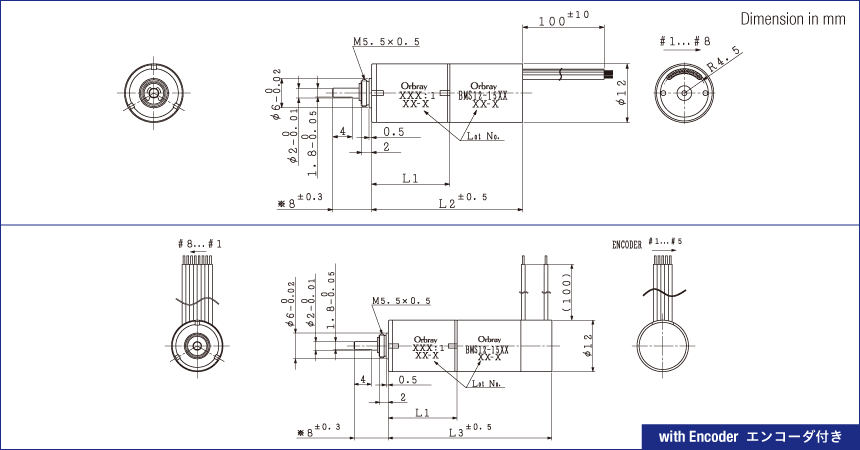

| 全長[mm] （モーター＋ギヤ＝L2） |
29 | 29 | 31 | 31 | 31 | 33 | 33 | 33 |
| 全長[mm] （モーター＋ギヤ＋エンコーダ＝L3） |
36.1 | 36.1 | 38.1 | 38.1 | 38.1 | 40.1 | 40.1 | 40.1 |
| 重量[g] （モーター＋ギヤ） |
17.1 | 17.1 | 18 | 18 | 18 | 19 | 19 | 19 |
| 最大許容 連続トルク[mNm] | 12 | 15 | ||||||
| 最大許容 断続トルク[mNm] | 30 | |||||||
BMS12-1503S
定格電圧: 7.4V
| ギヤ比※1 | 16 | 25 | 47 | 74 | 94 | 175 | 222※ | 282 |
|---|---|---|---|---|---|---|---|---|
| 定格トルク[mNm] | 9 | 12 | 15 | 15 | 15 | 15 | 15 | 15 |
| 定格回転数[rpm] | 1,415 | 937 | 505 | 334 | 267 | 145 | 115 | 91 |
| 無負荷回転数[rpm] | 1,652 | 1,060 | 551 | 353 | 279 | 149 | 118 | 93 |
| 無負荷電流[mA] | 123 | 115 | 120 | 118 | 115 | 116 | 114 | 114 |
| 起動トルク[mNm] | 66 | 103 | 178 | 279 | 353 | 594 | 753 | 954 |
| 起動電流[mA] | 2,349 | |||||||
BMS12-1506S
定格電圧: 12V
| ギヤ比※1 | 16 | 25 | 47 | 74 | 94 | 175 | 222※ | 282 |
|---|---|---|---|---|---|---|---|---|
| 定格トルク[mNm] | 10 | 12 | 15 | 15 | 15 | 15 | 15 | 15 |
| 定格回転数[rpm] | 1,771 | 1,188 | 639 | 423 | 338 | 184 | 146 | 116 |
| 無負荷回転数[rpm] | 2,091 | 1,342 | 698 | 447 | 353 | 189 | 149 | 118 |
| 無負荷電流[mA] | 107 | 98 | 104 | 102 | 99 | 100 | 98 | 98 |
| 起動トルク[mNm] | 66 | 104 | 179 | 280 | 356 | 598 | 758 | 961 |
| 起動電流[mA] | 1,863 | |||||||
※：非標準ギヤ
ご注文の際の型式名
BMS12-1503 + SSG12-16(15.79:1) → BMS12-1503S16
