高負荷での耐久性に優れ、
高トルク伝達が可能な遊星ギヤヘッドPG22と
ブラシモーターBMS22-24XXの組み合わせです。
仕様
| ギヤ比 | 4 | 16 | 24 | 64 | 96 | 114 | 256 | 384 | 576 | 864 |
|---|---|---|---|---|---|---|---|---|---|---|
| 減速比(絶対値) | 4.00:1 | 16.00:1 | 24.00:1 | 64.00:1 | 96.00:1 | 114.00:1 | 256.00:1 | 384.00:1 | 576.00:1 | 864.00:1 |
| 段数 | 1 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
| 効率[%] | 85 | 72 | 72 | 61 | 61 | 61 | 52 | 52 | 52 | 52 |
| 回転方向 | = | = | = | = | = | = | = | = | = | = |

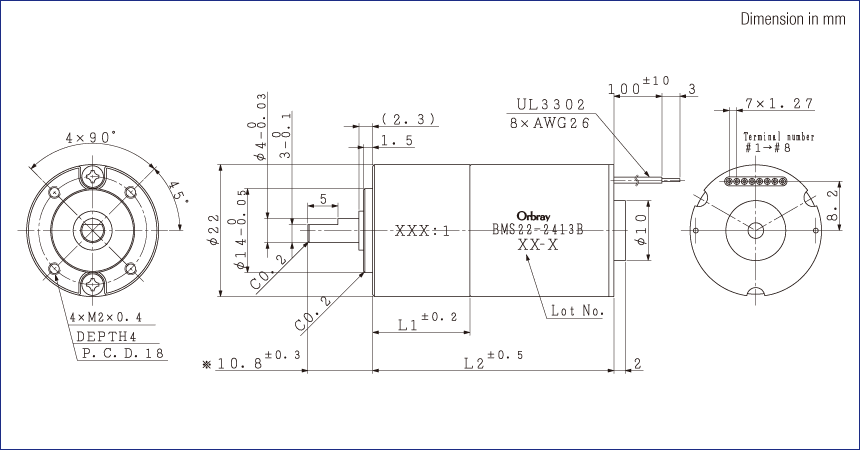

| 全長[mm] （モーター＋ギヤ＝L2） |
37.1 | 40.2 | 40.2 | 43.3 | 43.3 | 43.3 | 46.6 | 46.6 | 46.6 | 46.6 |
| 全長[mm] （モーター＋ギヤ＋エンコーダ＝L3） |
- | - | - | - | - | - | - | - | - | - |
| 重量[g] （モーター＋ギヤ） |
76 | 81 | 81 | 86 | 86 | 86 | 91 | 91 | 91 | 91 |
| 最大許容 連続トルク[mNm] | 49 | 74 | 74 | 98 | 98 | 98 | 123 | 196 | 294 | 392 |
| 最大許容 断続トルク[mNm] | 74 | 110 | 110 | 147 | 147 | 147 | 184 | 294 | 392 | 588 |
BMS22-2413BP
定格電圧: 24V
| ギヤ比※1 | 4 | 16 | 24 | 64 | 96 | 114 | 256 | 384 | 576 | 864 |
|---|---|---|---|---|---|---|---|---|---|---|
| 定格トルク[mNm] | 3 | 9 | 14 | 32 | 48 | 73 | 110 | 165 | 247 | 370 |
| 定格回転数[rpm] | 2,881 | 720 | 480 | 180 | 120 | 80 | 45 | 30 | 20 | 13 |
| 無負荷回転数[rpm] | 2,958 | 739 | 493 | 185 | 123 | 82 | 46 | 31 | 21 | 14 |
| 無負荷電流[mA] | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 |
| 起動トルク[mNm] | 108 | 368 | 552 | 1,250 | 1,876 | 2,813 | 4,251 | 6,377 | 9,566 | 14,349 |
| 起動電流[mA] | 1,846 | |||||||||
ご注文の際の型式名
BMS22-2413B + PG22-4(4.00:1) → BMS22-2413BP4B
