遊星ギヤヘッド PG22 一般仕様

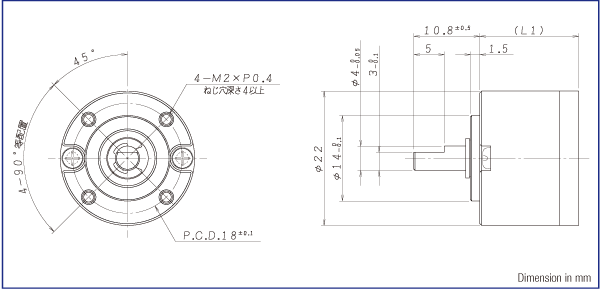

| 遊星ギヤヘッド PG22 | |
|---|---|
| 運転温度範囲［℃］ | -10～+60 |
| 無負荷時バックラッシ/ 段［°］ | ≦1 |
| ベアリングタイプ | ボールベアリング |
| 径方向最大軸負荷（取付面から4mm点）［N］ | 10 |
| 軸方向最大荷重［N］ | 5 |
| 軸方向最大静荷重［N］ | 10 |
| 出力軸遊び（径方向）［mm］ | ≦0.25 |
| 出力軸遊び（軸方向）［mm］ | ≦0.30 |
※PG22は、直径16mmのギヤヘッドです。
ギヤ別仕様
| ギヤ比 | 4※ | 16※ | 24※ | 64※ | 96※ | 144※ | 256※ | 384※ | 576※ | 864※ |
|---|---|---|---|---|---|---|---|---|---|---|
| 減速比（絶対値） | 4.00:1 | 16.00:1 | 24.00:1 | 64.00:1 | 96.00:1 | 144.00:1 | 256.00:1 | 384.00:1 | 576.00:1 | 864.00:1 |
| 段数 | 1 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
| 効率［%］※ノミナル値 | 85 | 72 | 72 | 61 | 61 | 61 | 52 | 52 | 52 | 52 |
| 最大トルク（連続）［mNm］ | 49 | 74 | 74 | 98 | 98 | 98 | 123 | 196 | 294 | 392 |
| 最大トルク（断続）［mNm］ | 74 | 110 | 110 | 147 | 147 | 147 | 184 | 294 | 392 | 588 |
| 回転方向 | = | = | = | = | = | = | = | = | = | = |
| ギヤ長さ［ mm］ | 13.1 | 16.2 | 16.2 | 19.3 | 19.3 | 19.3 | 22.4 | 22.4 | 22.4 | 22.4 |
| 重量［g］ | 30 | 35 | 35 | 40 | 40 | 40 | 45 | 45 | 45 | 45 |
※：非標準ギヤ
