サーボドライバーとは 役割と構成

サーボドライバーとは 役割と構成
   最終更新日:    公開日: 2022/10

サーボモーターは、サーボ機構に使用されるモーターです。位置/速度/回転力(トルク)などを、指示を出した通りに正確に実現することが可能です。サーボモーターは、ロボットの関節部や半導体製造装置のテーブル移動機構など、精密な位置制御を必要とする駆動機構に多く用いられています。モーターは単体では精密な駆動を行うことはできません。モーターを制御するサーボドライバーが必要です。

サーボモーターを制御するサーボドライバー

サーボモーターによる駆動システム(サーボシステム)は、モーターとサーボドライバー、コントローラー、エンコーダーなどの要素により構成されます。サーボドライバーは、コントローラーが設定した値に従ってサーボモーターの制御を行う装置です。

サーボモーターにより、駆動対象を高速、精密に移動させるためには、設定値に基づき、サーボモーターに電力を正確に供給して駆動させる必要があります。その役目を担うのがサーボドライバーです。

サーボモーター

サーボドライバーは、PLC等のコントローラーから送信された回転速度、位置、出力などの駆動設定値の情報を元に、サーボモーターに対して必要な電力を供給します。サーボモーターは、供給された電力により設定値となるように駆動しますが、正確に動作しているかはこの時点ではわかりません。そのため、サーボモーターには、発光ダイオードとスリットの入った円盤とフォトダイオードにより構成される光学式エンコーダー、磁石の円盤とホールセンサから構成される磁気式エンコーダー、または位置検出システムが備えられ、回転時の位置や速度を検出しています。検出された結果は、サーボドライバーにフィードバックされ、サーボモーターの動作結果と設定値との誤差が判断されます。誤差の値はコントローラーに返され、誤差が無くなるように再びコントローラーから信号を送り、サーボドライバーサーボモーターを制御して精密な移動を実現します。

サーボドライバーの原理

サーボドライバー
サーボドライバー

サーボドライバーは、電源回路部と、制御回路部により構成されています。電源回路部は、サーボモーターに対して制御された電力を供給する回路です。パワートランジスタや、電圧や電流などの変換を行うインバーター等の電源回路から構成されています。制御回路部は、コントローラーやエンコーダーからの信号の送受信、処理を行う回路が組み込まれ、サーボモーターに供給する電力の制御を行います。

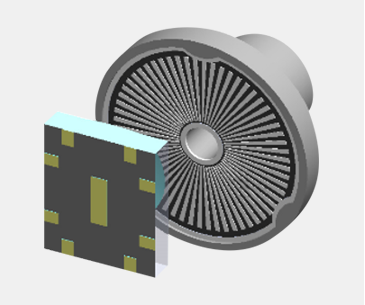

エンコーダー
エンコーダー

サーボシステムでは、エンコーダー等で検出されたフィードバック信号がサーボドライバー側に戻され、閉じられたループを構成します。このような、制御方法をクローズドループ制御といいます。サーボドライバーでは、サーボモーターの回転速度、位置、出力を制御するため、それぞれ数値に対して独立した制御ループが必要です。

クローズドループ制御には、フルクローズドループ制御とセミクローズドループ制御の2つがあります。フルクローズドループ制御は、サーボモーターで移動させる駆動対象の位置を直接センサーで読み取り、設定値と比較しながらサーボモーターを制御する方法です。セミクローズドループは、駆動対象の位置を直接検出するのではなく、エンコーダー等でサーボモーターの位置や速度を検出して制御します。多くのサーボシステムでは、セミクローズドループが採用されています。

小型ロボットに必要な小型サーボドライバー

サーボシステムは、様々な産業機器で活用されてきました。自動車製造で使われるような大型のアーム型ロボットの関節の駆動では、重量物を持ち上げることができるパワーを持つとともに、精密な位置制御が可能なサーボシステムが用いられています。工場で用いられる製造装置や検査装置では、製品の移動、回転を行うテーブルの位置決めの他、各種可動部の駆動制御にはサーボシステムが必要です。加圧部の動きを精密に制御することで、高精度なプレス加工を行う加工装置でも、サーボシステムが用いられています。他にも、自動車、電車、アミューズメント機器、各種家電など、精密な位置制御を必要とする駆動部を備えた機器では、サーボシステムが欠かせません。そのようなサーボシステムにおいて、サーボドライバーは重要な役割を果たしてきました。サーボモーターが必要な機器には、必ずサーボドライバーも搭載されています。

小型ロボットとサーボモーター

近年では、ドローンや産業用小型ロボットの活用が活発になっています。そのような装置には、小型でありながら起動トルクの大きいサーボモーターが必要です。また正確な動作も求められます。現在では、限られたスペースの中に駆動用モーター、歯車等の各パーツを緻密且つ最適なレイアウトで配置することで、小型ロボットの関節に最適に設計されたサーボモーターも開発されています。

 また、移動するドローンやロボットでは、サーボドライバーも装置内に搭載する必要があります。小型ロボットであれば、サーボドライバーも小型でなければ搭載できません。サーボドライバーは、サーボモーターが高いパフォーマンスを発揮できるように、サーボモーターの種類ごとに調整されています。小型サーボモーターを使用する場合は、各モーターに対応したサーボドライバーを選択してください。
