JIMTOF2024 ご来場のお礼

2024年11月5日(火)～10日(日)に開催された「JIMTOF2024」では、Orbrayブースにお越しいただきありがとうございました。 出展しておりました製品を下記にご紹介してますので是非ご覧ください。

当社の主な出展製品

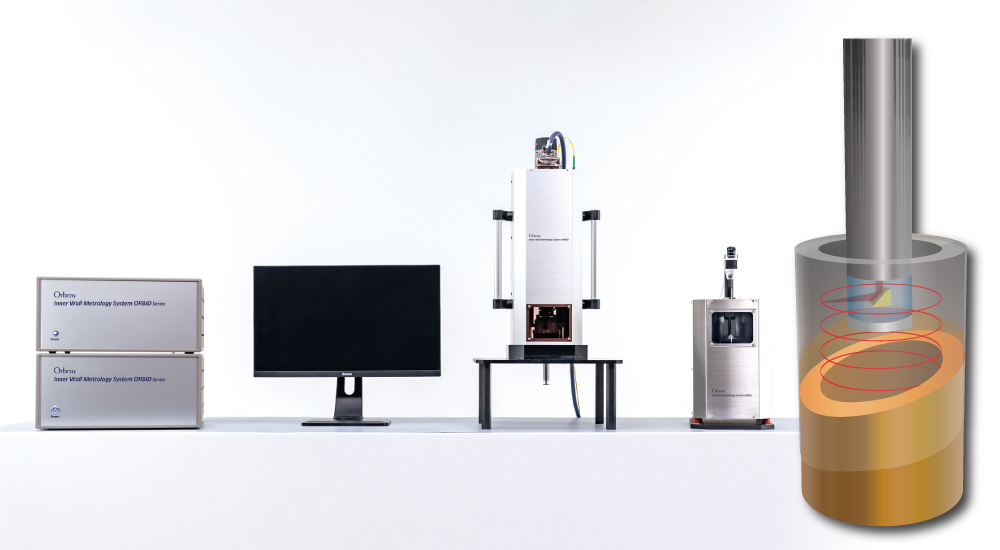

【光干渉式内周面精密測定機】

OrbrayORBIDシリーズ

当社の光干渉式内周面精密測定機は、近赤外光の光干渉を利用し、「今まで見えなかった細孔内周面をビジュアル化」することで穴内周面を非破壊・高精度な測定を可能にしました。
そして、新開発された高深度仕様のORBID-ASDは、さらに測定レンジが２倍となり、より深いミゾ、凹凸、段付き形状など、これまで性能改善や品質管理などが難しい部品・箇所などの評価も可能になりました。

/product/motor-unit/oct.html

開発 測定可能レンジを拡大した ORBID-ASD

測定精度はそのままで 測定レンジ拡大しました。

特徴

◇多項目同時測定（内径、真円度、円筒度、真直度、3D形状など）
◇内径φ1.1mm以上の細穴を非破壊・非接触測定が可能
◇高速且つ高精度測定 繰返し測定精度σ=0.02μm～0.2μmの高精度
◇非接触測定の為、セッティングフリー測定 プローブ芯ズレも自動調心

測定事例

光干渉式内周面精密測定機ムービー

【小型モーター＆ユニット製品】

内視鏡、薬液ポンプ、麻酔器などの医療用途にも実績あり。
機器の小型・薄型化、ハイパワー、省電力などに貢献



---

DCコアレスモーター ／ ブラシレスモーター ・ブラシモーター

超小型モーター





---

小型ロボットサーボモーター

小型ロボット用の特別設計された小型サーボモーターを開発。ロボットの関節に最適な構造を実現するために、限られたスペース内で駆動用モーターや歯車などの各部品を精密かつ効果的に配置。





---

サーボドライバー

Orbrayの小型モーターにマッチする基板サイズに各種制御モードやI/Oを搭載
試作や開発の際に便利な専用ソフト付属



---

ダイアフラムポンプ

Orbrayの高効率モーターをベースに小型、軽量で耐食性に優れたダイアフラム方式の送液ポンプと送気ポンプをご提供
FFKM、PTFEを接液部材とした高耐薬オプションも選択可能



---

液体ポンプ Model : 5136

扁平ブラシレスモーター搭載によりコンパクト化を実現
小型ながらドライバ内蔵
PWM制御により流量制御に対応

【新規開発品・参考出展】

高速ブラシレスモーター（開発品）

無負荷回転数63,000rpm、最大定格トルク8mN・m、最大定格回転数58,500rpm、高速かつ高トルクで駆動可能です。
医療用のドリルや半導体加工装置などの用途を想定しています。
今後、医療用オートクレーブ滅菌に対応する予定です。

波動歯車減速機付ブラシレスモーター（参考出展）

減速比100：1の波動減速機付ブラシレスモーターです。
出力軸のバックラッシが無く、定格トルク5N・m、定格回転数25rpmで駆動可能です。
モーターにはアブソリュートエンコーダが内蔵されており、ロボット関節用を想定しています。減速比はカスタマイズが可能です。

3K型遊星歯車減速機付ブラシレスモーター（参考出展）

減速比169：1の3K型遊星歯車減速機付ブラシレスモーターです。
定格トルク10N・m、定格回転数11rpmで駆動可能です。
モーターにはアブソリュートエンコーダが内蔵されており、ロボット関節用を想定しています。減速比はカスタマイズが可能です。
